UTN

UTN

3.1 - 22 kW

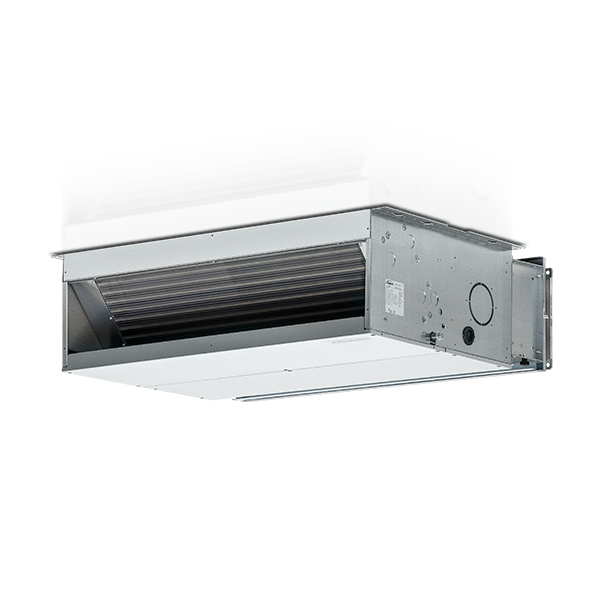

UTN emelt nyomású légcsatornázható fan-coilok, 3 sebességes motorral

Plusz

  • Eurovent minősítés
  • Átfordítható vízoldali csatlakozások
  • ABS műanyag centrifugál ventilátor járókerék
  • Légoldali külső statikus nyomás 185 Pa-ig

Jellemzők és verziók

  • 14 modell
  • Akár 5 soros hőcserélővel
  • 2 és 4 csöves rendszerhez
  • 3 sebességes ventilátormotor
  • Összeköthető felügyeleti rendszerrel

Műszaki jellemzők

A légcsatornázható UTN fan-coil termékcsaládot elsősorban olyan helyiségek légkondicionálására tervezték, ahol központi légtechnikai hálózat van, több befúvási illetve elszívási hellyel. Speciális kialakításuknak köszönhetően az UTN fan-coilok egyik fő jellemzője a széleskörű, rugalmas felhasználhatóság.

JELLEMZŐK:

- 14 modell 600 és 4000 m3/h közötti névleges légszállítás

- a kondenzvíz-elvezető rendszer speciális megoldásának köszönhetően vízszintesen és függőlegesen is felszerelhető;

- a felszerelés során módosítható a légbeszívás iránya;

- alacsony magasság (280mm a 16A modellig)

- frisslevegő-beszívás lehetősége a sorozat minden modelljénél (100mm átmérőjű, előre perforált lemezrész);

- tartozékok széles választéka, melyekkel bármely telepítési igény hatékonyan kiszolgálható.

KIVITELI VÁLTOZATOK:

UTN fan-coil: 2 csöves rendszerekhez

UTN DF fan-coil: 4 csöves rendszerekhez (2 hőcserélő)

Mindkét modell kérhető festett lemezburkolattal.



SZERKEZETI ELEMEK

- 1. tűzvédelmi osztályú, párazáró zaj- és hőszigeteléssel ellátott, megfelelően vastag horganyzott acéllemezből készült szerkezet; a szigetelő anyag vastagsága 10 mm, sűrűsége 90 kg/m3. A készülék kiegészítő elemei: ellenőrző nyílás; friss levegő beszívás lehetősége; furatok a gyors felszereléshez.

- Villanymotorra közvetlenül kapcsolt, statikusan és dinamikusan kiegyensúlyozott, előre hajló lapátozású, kétoldalról szívó, alumínium centrifugális ventilátorok.

- Rezgéscsillapító talpakra szerelt, háromfokozatú villanymotor, hozzáillesztett kondenzátorral és hővédelemmel.

- Nagy hatásfokú, rézcsőre húzott alumínium lamellázatú hőcserélő sárgaréz csőcsonkokkal és légtelenítő szeleppel szerelve.

-- A hőcserélő, amely alapesetben bal oldali bekötésre szerelt, 180°-kal elforgatható.

-- A kondenzvízgyűjtő és elvezető rendszer a vízszintes és függőleges beszerelést is lehetővé teszi.

-- Elektromos gyorscsatlakozó.

Opcionális tartozék a kivehető TISZTÍTHATÓ LÉGSZŰRŐ, kerettel

INVERTERES motorral is rendelhetők többek között a GALLETTI FLAT, ESTRO, PWN és UTN fan-coil sorozat berendezései.
